高效過濾器外形尺寸公差要求主要包括端面、深度、對角線、高度、垂直度、平面度、平行度等。
6.2.1方形核級高效空氣過濾器外形尺寸公差要求
6.2.1.1端面
端面尺寸不小于610mm×610mm時,其任一邊長允許公差為0-3mm。端面尺寸小于610mm×610mm時,其任一邊長允許公差為0-2mm。
6.2.1.2深度
深度允許公差為+1.6 0mm。
6.2.1.3對角線
端面尺寸不小于610mm×610mm時,過濾器每個端面的兩條對角線長度差不應大于3mm。
端面尺寸小于610mm×610mm時,過濾器每個端面的兩條對角線長度差不應大于2mm。
6.2.2圓筒形核級高效空氣過濾器外形尺寸公差要求
6.2.2.1高度
允許公差為±1.6mm。
6.2.2.2壓環(huán)直徑
允許公差為±1.6mm。
6.2.2.3密封面直徑
允許公差為+0.8 0mm。
6.2.2.4壓環(huán)與密封面的同軸度
允許公差不大于1.6mm。
6.2.2.5其他
允許公差為±1.6mm。
6.3形位公差要求
6.3.1方形核級高效空氣過濾器形位公差要求
6.3.1.1垂直度
過濾器的進、出風端面與側面,相鄰側面均應垂直,垂直度公差不應大于2mm。
6.3.1.2平面度
過濾器的進、出風端面和側面的平面度公差不應大于1.6mm。
6.3.1.3平行度
過濾器的進出、風端面應互相平行,平行度公差不應大于1.6mm。

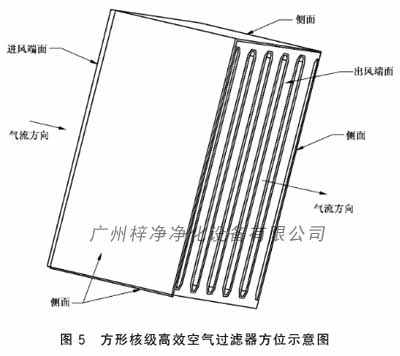

注:過濾器的進、出風端面、側面見方位示意圖5。
6.3.2圓筒形核級高效空氣過濾器形位公差要求
6.3.2.1平行度
過濾器兩端蓋應互相平行,平行度公差不應大于1.6mm。
6.3.2.2垂直度
過濾器兩端蓋應與過濾器中心軸線垂直,在整個長度范圍內,垂直度公差不應大于1.6mm。
6.3.2.3平面度
過濾器兩端蓋的平面度公差不應大于1.6mm。
本文摘自：GB/T 17939-2015 核級高效空氣過濾器標準
